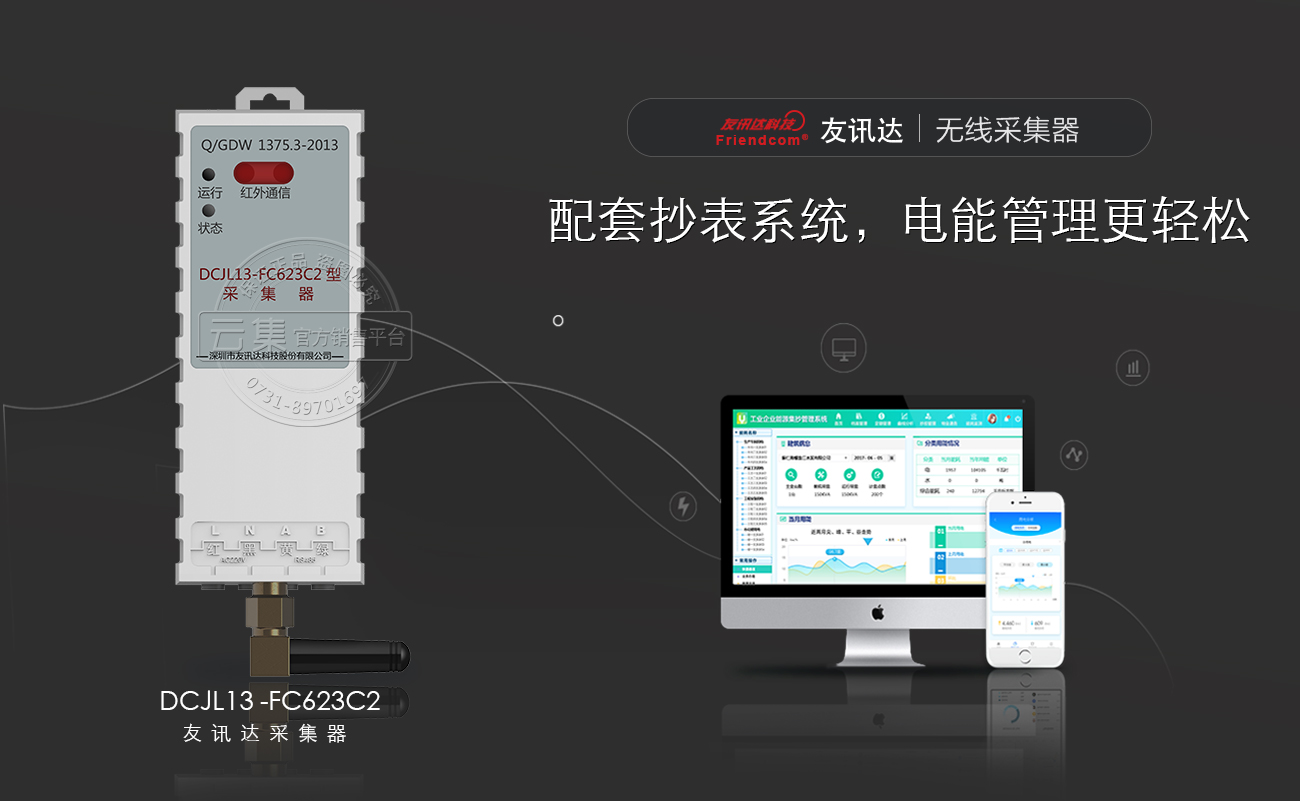

无线采集器安装与接线

1. 单表模式

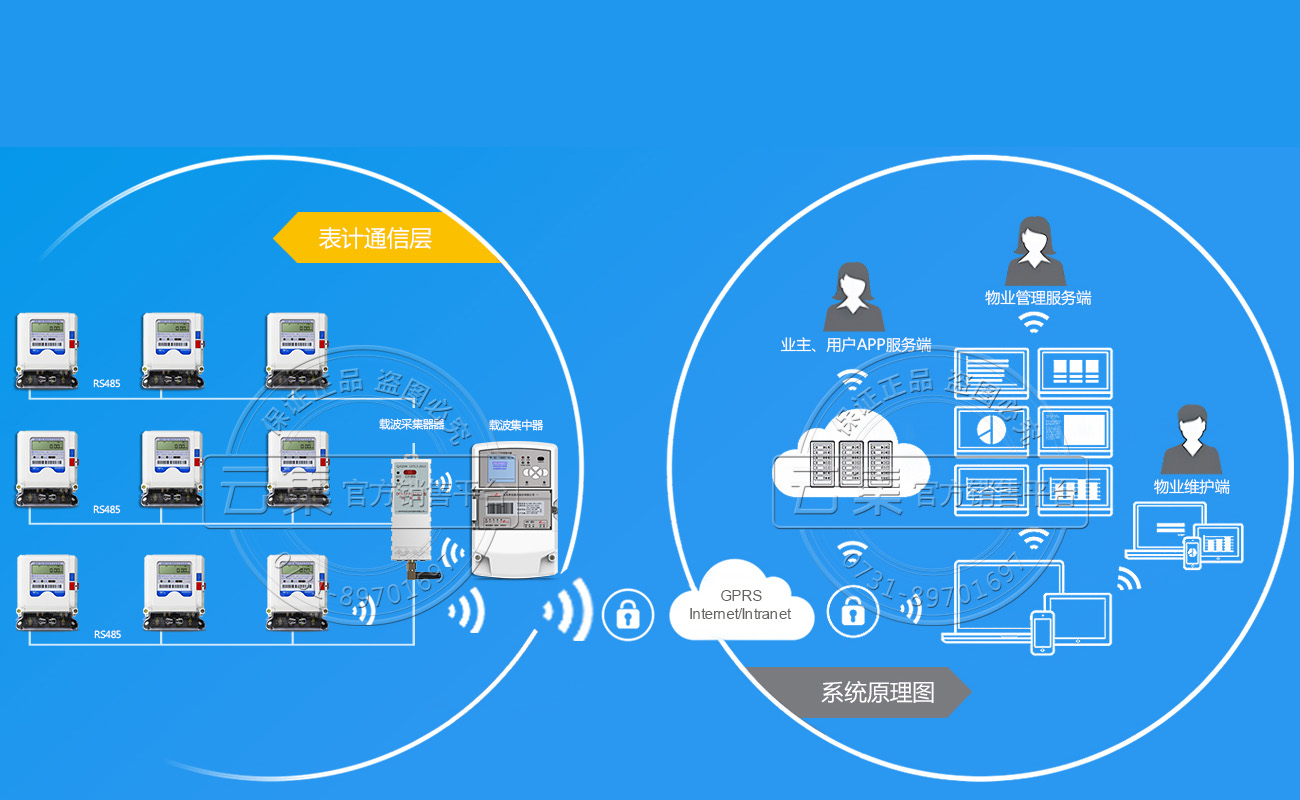

该模式下采集器只能和一块电表通过 485 电缆连接，采集器上电后等待 6 秒钟会通过 645帧试探电表地址，如果电表地址试探成功会使用电表地址作为网络通信的 MAC 地址，在此

种工作模式下安装的采集器不需要记录采集器本身的地址，只需要记录电表地址并且下发到管理终端中就可以进行组网和抄表操作。

采集器关联电表的具体过程如下：

采集器在试探电表地址的时候，数据格式固定使用 8E1（1 个起始位、8 个数据位、1 个偶校验位、1 个停止位），试探电表地址的顺序为：300bps 07 规约 、 300bps 97 规约、1200bps 07 规约 、1200bps 97 规约 、2400bps 07 规约 、2400bps 97 规约 、4800bps 07 规约 、4800bps 97 规约、9600bps 07 规约 、9600bps 97 规约。当在某个波特率下面收到电能表正确的应答帧后，即可确定电能表的地址，当前串口通信速率，以及通信规约格式，采集器会保存这些信息，在抄表时使用。

DL/T 645-2007 规约试探命令：0xFE FE FE FE 68 AA AA AA AA AA AA 68 13 00 DF 16

DL/T 645-1997 规约试探命令：0xFE FE FE FE 68 99 99 99 99 99 99 68 01 02 43 C3 6F 16

采集器下发命令后，电表正确的响应命令应该在 600ms 以内完成，如果超过 600ms 没有应答，则认为当前命令没有响应，继续进行试探操作。当试探地址完成两轮后，仍然没有收到正确应答时，则判断通信异常，电表地址关联失败，采集器会间隔 20 分钟重启再次进行关联。

2. 采集器模式

工作在采集器模式时使用自己的出厂地址来进行网络通信，在安装过程中需要将采集器和电表的地址分别记录然后下载到管理终端中进行组网和抄表，在此模式下采集器带表数量可以为 1-32 块之间，实际带表数量见合同。

采集器正常工作后收到空中的抄表命令会根据数据规约类型来确定默认的输出波特率，DL/T 645-1997 规约默认波特率为 1200bps，DL/T 645-2007 规约默认波特率为 2400bps，默认输出波特率可以设置。

注意：FC-623C2 只能工作于其中一种模式。在订货和合同中间应该注明工作模式、默认抄表波特率和最大带表的数量以便生产和发货。

3. 安装说明

将采集器安装在室内通风干燥的地方,确保安装使用安全、可靠，在有污秽或可能损坏采集器的场所，采集器应用保护柜保护。

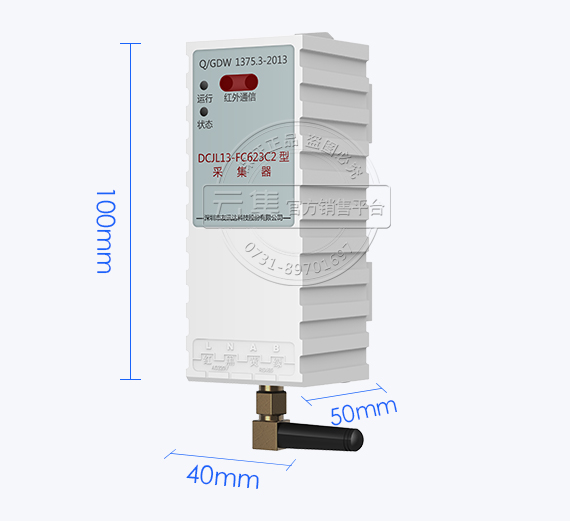

采集器上部有挂钩螺钉孔和卡口,可使用螺钉或导轨固定,将底座固定在坚固、耐火、不易震动的物体上。
