能源管理系统配套表计
能耗监测系统功能概述
  • 远程自动抄表

    每月/日/时抄读电表的正(反)向有功总/尖/峰/平/谷的电量、有功/无功功率、组合无功电量、功率因素、四象限电能等

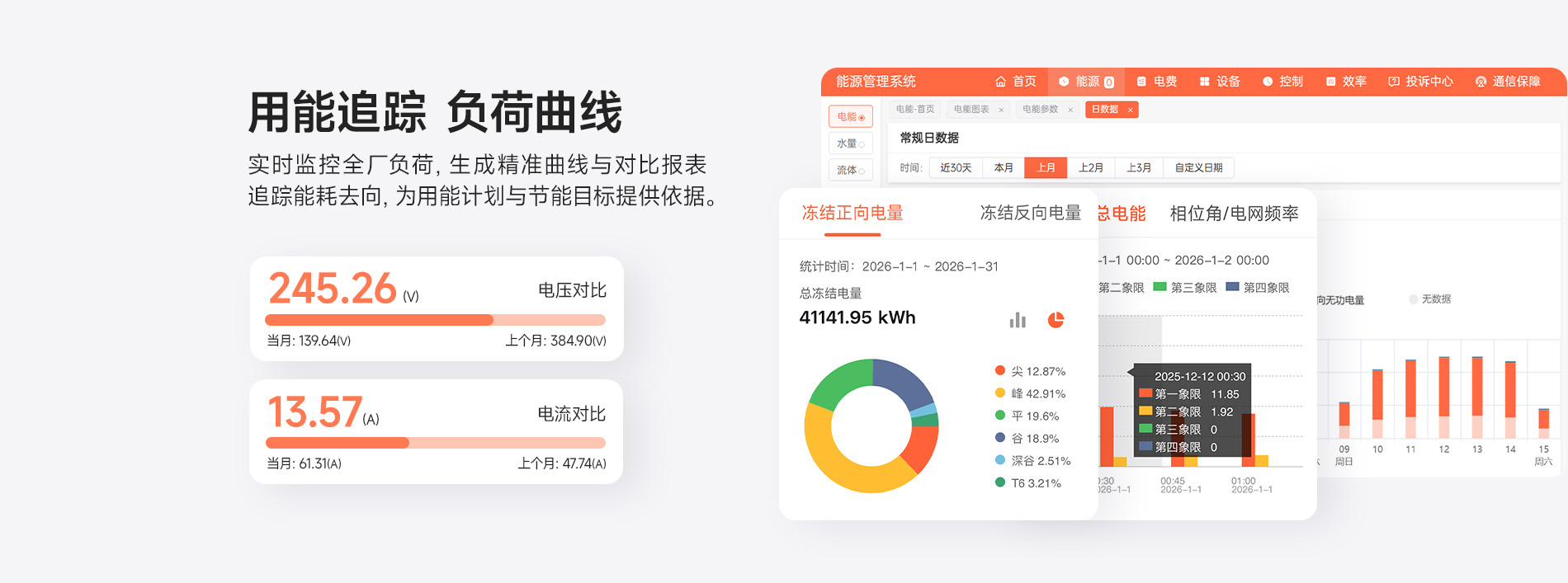

  • 趋势曲线分析

    采集电压、电流、功率、功率因素等参数绘制成曲线

  • 用电目标考核

    按以往用电记录情况设置各区域班组的用电考核目标,确定目标责任人的能耗数据是否达标

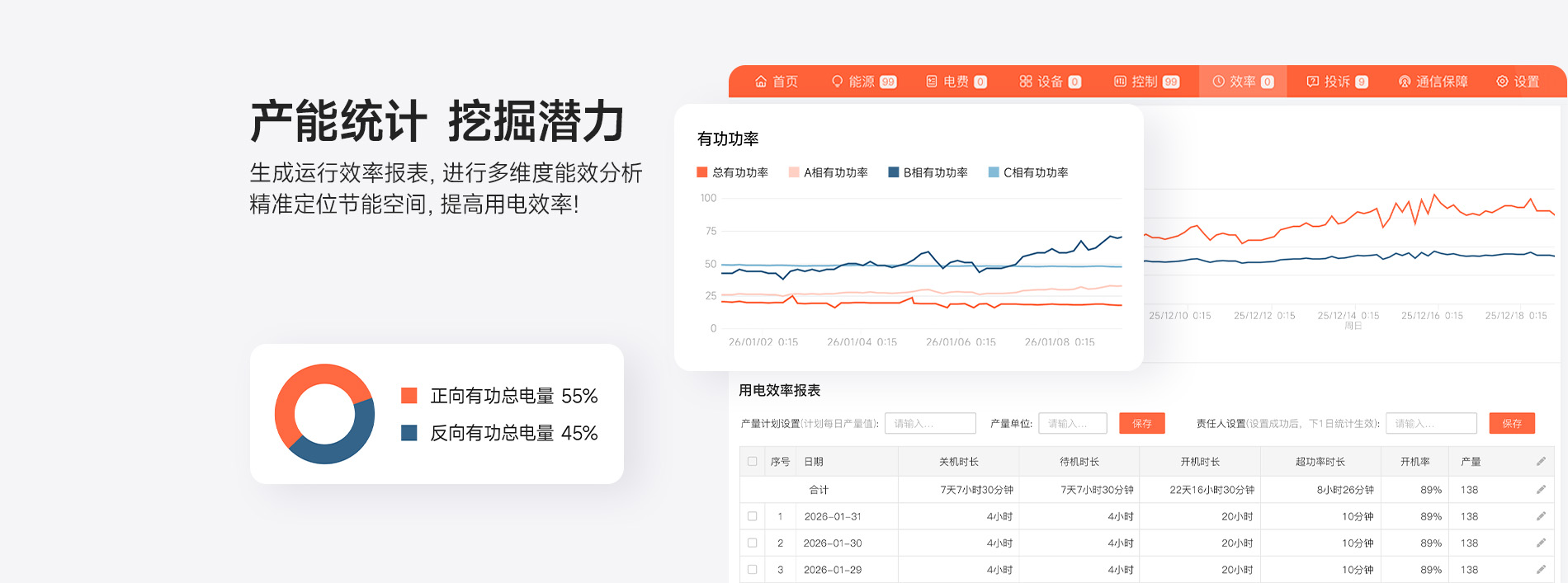

  • 报表管理

    可自动生成各种电能的日、月、年度实时运行报表、历时报表等

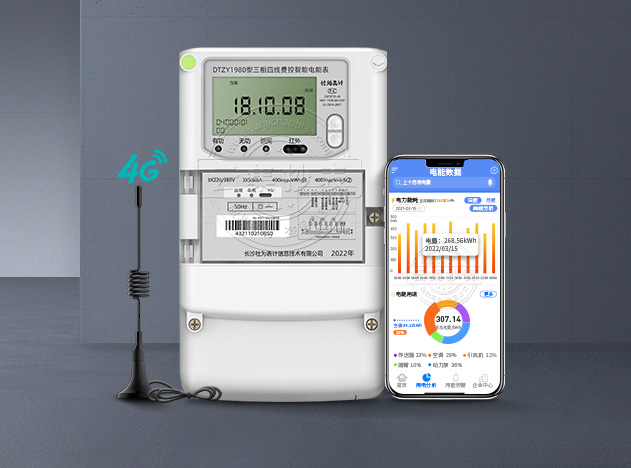

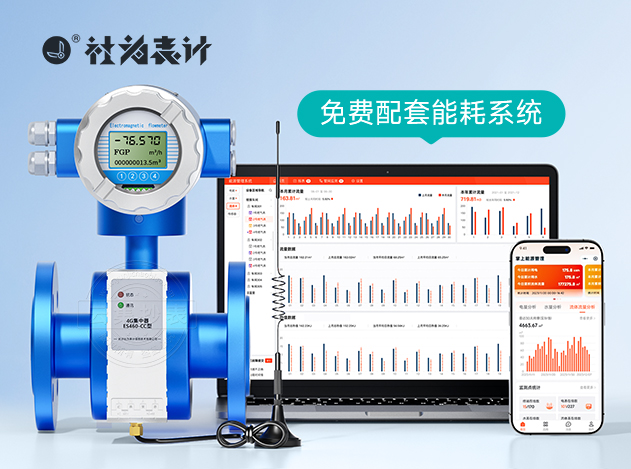

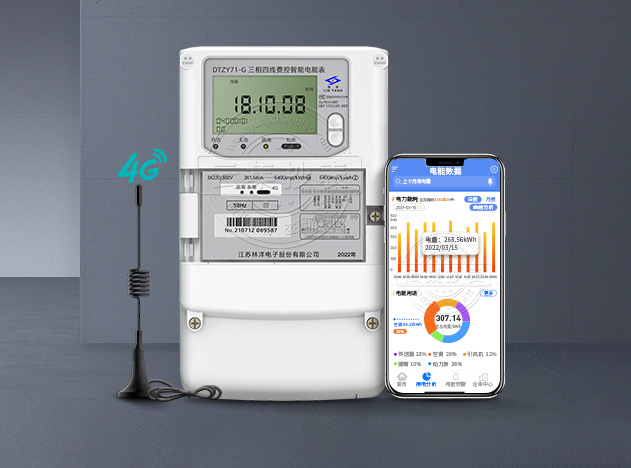

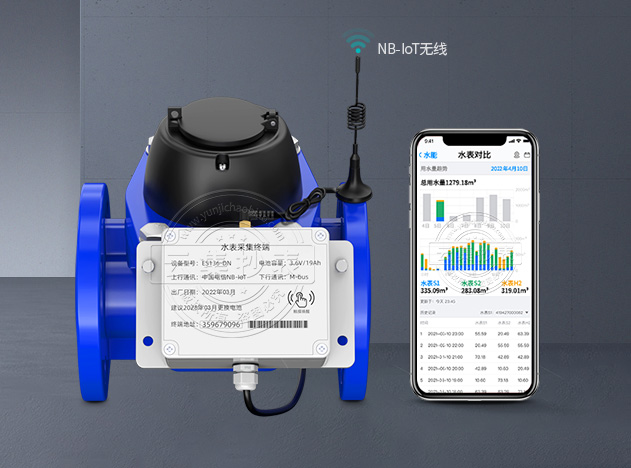

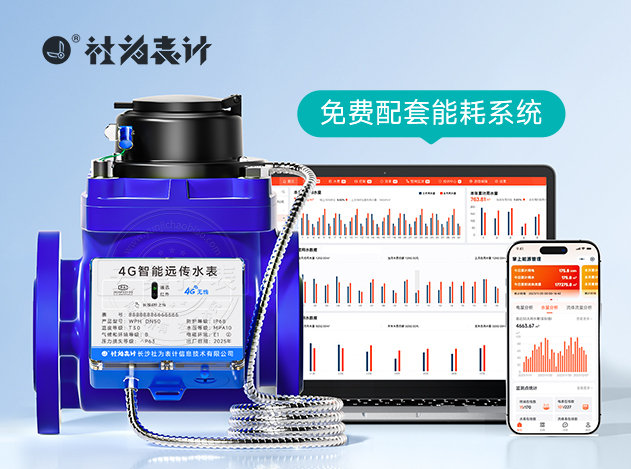

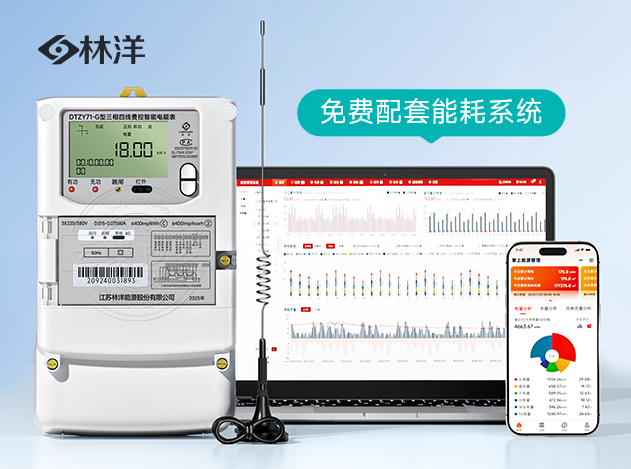

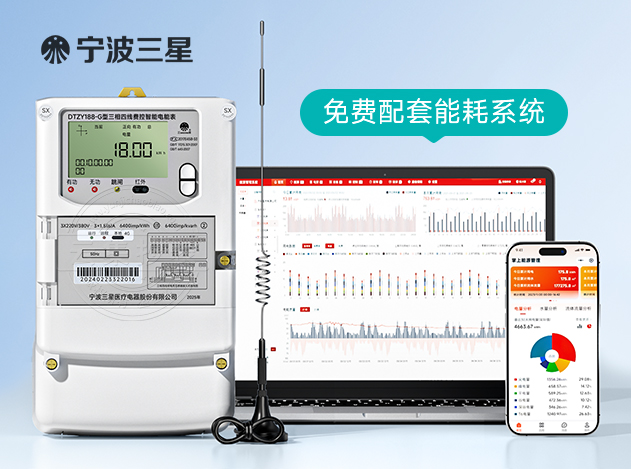

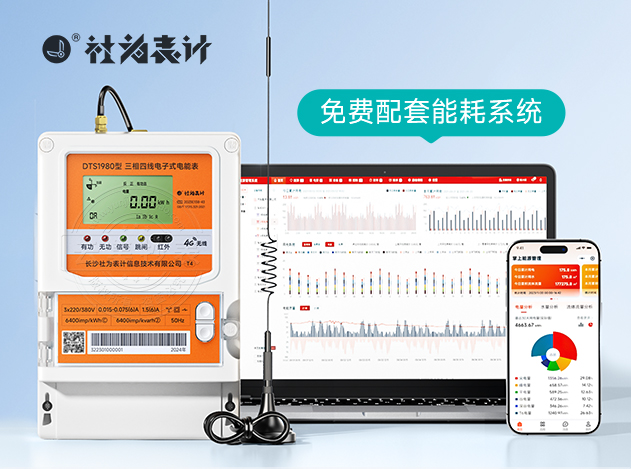

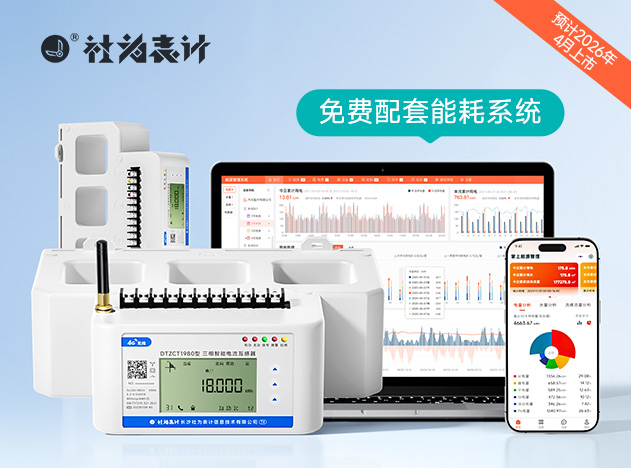

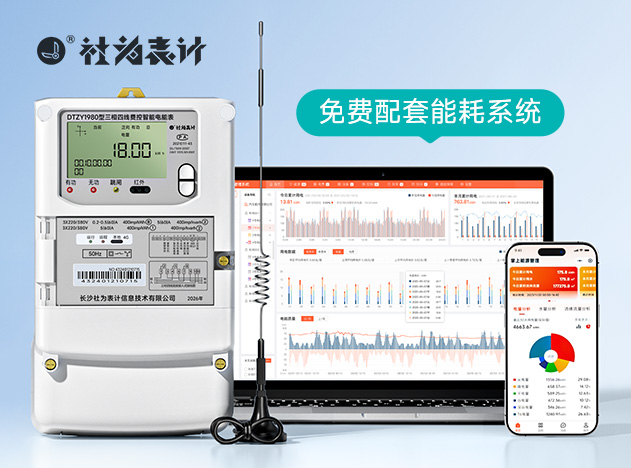

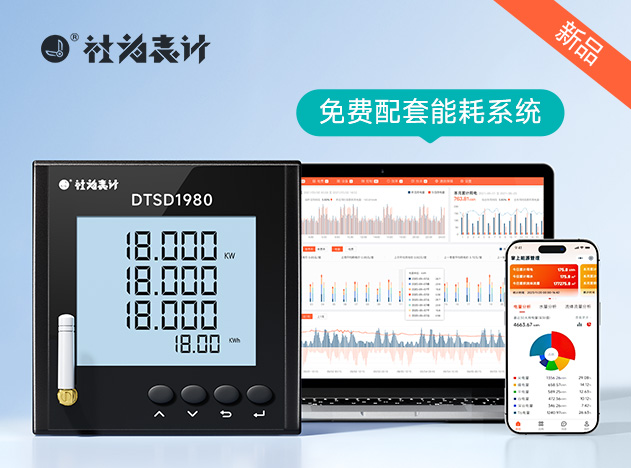

系统配套产品
客户案例
通讯方案
  • RS-485通讯方案
  • 微功率无线方案
  • RS-485转微功率无线通讯方案
RS-485通讯方案

云集能源管理系统使用的RS-485通讯方案适合于电表集中安装在电表箱内;需要布485通讯线,485通讯的距离不能超过1KM,配套电表带485通讯接口;单层组网的电表数量不能大于32个设备,超过32个设备需要使用集线器进行数量扩展。此方案具有数据稳定性高、传输速度快等特点。

微功率无线方案

云集能源管理系统使用的微功率无线通讯方案是由微功率无线模块、设备组成的通信网络,即采用带微功率无线模块的电表和集中器,使用480MHZ的免费无线频段,设备进行自组网通讯,实现用户用电信息汇聚、传输、交互的通信网络。该方案适用于电表分散安装,区域内可存在多个变压器、电力线路复杂等用电情况。

RS-485转微功率无线通讯方案

云集能源管理系统使用的RS-485转微功率无线通讯方案结合了RS-485通讯抄表和微功率无线抄表两种方案的优点,减少了RS-485布线,可以用RS-485普通电表,节省了布线、电表购置的费用。同时,云集RS-485转微功率无线通讯方案还能垮台区使用,相对其他通讯方案,运用范围及适用性更高。
